R.F. Celada S.P.A.
Hardware e software per monitoraggio macchine CNC
ed esposizione in formato MTConnect
R.F. Celada S.p.A. è leader nella vendita e nell’assistenza di macchine utensili e abbraccia tutte le aree della meccanica: tornitura, fresatura, elettroerosione e rettifica.
Il Progetto
La volontà di Celada è quella di permettere ai propri clienti di raccogliere i dati di funzionamento provenienti da macchine “datate”, che non hanno possibilità di interfacciarsi con i sistemi informativi presenti in azienda.

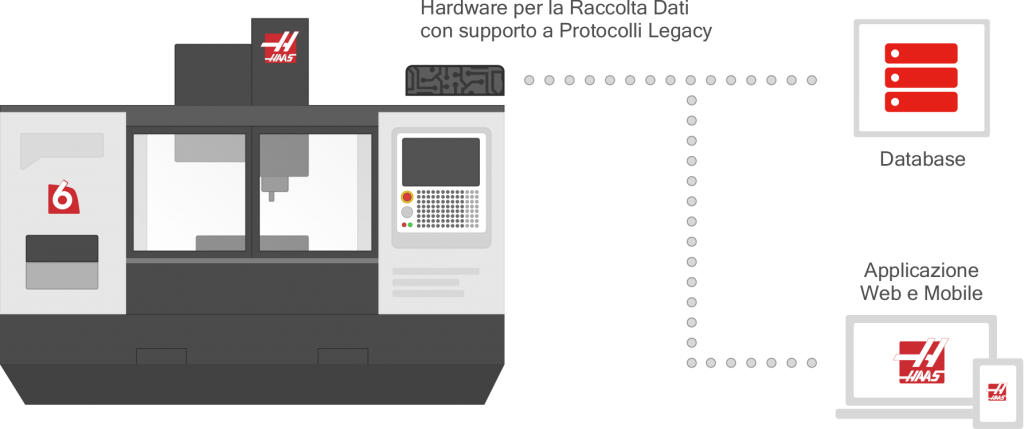

Con R.F. Celada S.p.A. abbiamo progettato e sviluppato un sistema che permette di rendere compatibili con i requisiti Industria 4.0 (invio dei dati di funzionamento attraverso la rete internet) macchine già presenti presso i loro clienti che, per motivi di “età” o funzionalità mancanti, non lo erano. Nello specifico vengono raccolti i dati di funzionamento da macchine CNC ed esposti attraverso il protocollo MTConnect. Il fulcro del progetto consisteva nel rendere smart macchine che non lo erano attraverso un dispositivo embedded fornito come plug-in da affiancare alla macchina.
La nostra soluzione
L'obiettivo è stato raggiunto grazie al progetto di un dispositivo hardware equipaggiato di sistema operativo Linux e lo sviluppo di software embedded che, connettendosi alla porta RS232 della macchina, legge i dati di funzionamento e li espone tramite il protocollo MTConnect.
Progettazione e Sviluppo
Gestione e Salvataggio
I dati vengono letti da porta RS232 ed elaborati per essere esposti tramite protocollo HTTP nel formato MTConnect oppure su socket TCP nel formato SHDR.
Visualizzazione
I dati vengono visualizzati come messaggi XML nel formato MTConnect, protocollo specifico per macchine CNC.
È stata implementata inoltre una dashboard web riassuntiva che mostra alcuni dati significativi di funzionamento e lo stato attuale della macchina. L’interfaccia permette inoltre la configurazione dei parametri di connessione (rete, porta seriale) e permette di configurare quali parametri includere o meno in output.
